BF气缸

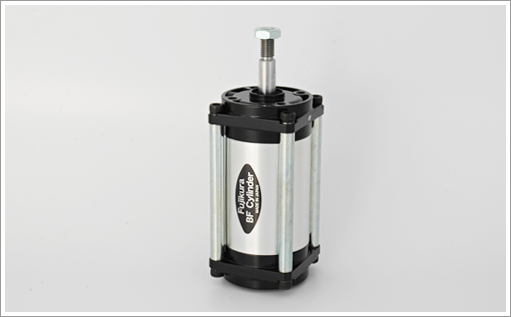

线性滚珠轴承型SC系列

特长

  • SC系列气缸，在轴承部分安装有线性滚珠轴承，与FC有相同的的尺寸及构造，使BF隔膜的特长发挥到极限。
  • 针对压力的变动的追踪性更优秀。
  • 微压动作。
  • 横负载的情况下，不会增加摩擦。

BFシリンダ共通の特長

完全密封
因为采用了BF膜片，空气的泄漏非常少。
极低摩擦
・针对微小的压力变动也可以敏感的应答。
・基本上没有迟滞现象。
・0.01MPa的微压也可以作工。
・低速的场合也可以平顺的动作。
・长时间停止后，也可以平顺的动作。
无需润滑
压力空气配管无需设置润滑装置。
优异的耐压性
BF隔膜的特性与普通的橡胶膜片相比较，有非常强的耐压特性。 （BF隔膜的构成是在强力的聚酯布上面附着橡胶。）

PAGETOP

用途

下面的控制传动装置尤为适用。

  • 在低压的场合下，也需要准确地控制
  • 纤维，金属精加工机械的接触压力控制行业
  • 印刷机械，塑料膜生产设备的张力控制
  • 研磨机械・试验机械的推压控制

BFシリンダ共通の用途

BF气缸是需要避免空气泄漏，针对微小压力变动有敏感反应的场合下，尤为适用。

  • 自动控制器械，压力辊，浮动辊等高感度的传感装置。
  • 避免油雾污染，无尘的设备。
  • 镜片，宝石等研磨机械。
  • 需要一定的出力的场合，精密传动装置（例：点焊装置）。
  • 紧急制动的传动装置。

本产品的用途范例 （点击下记连接的话，可以阅览用途例）

PAGETOP

规格

动作方式 单动推出型，双动推出型
气缸缸径 （mm） 40 50 63 80 100
行程
（mm）		 单动推出型 48 64 42 108 144
78
双动型 48 64 78 108 144
使用流体 纯净压缩空气（无油）
使用压力范围 （MPa） 0.01～0.7
使用温度范围 （℃） 0～60
轴承型号 线性滚珠轴承（无密封，两侧带密封）（※1）
安装方式 基本型号，R型，F型,P型,T型,L型

※1 粉尘有从周围进入的可能性存在，推荐两侧带密封型号。但是，会增加密封摩擦抵抗。
※详细的安装方式请参阅产品目录。　→目录（PDF）

PAGETOP

尺寸

气缸 40 50 63 80 100 112 125 140 160 180
行程 48 64 42
※1		 78 108 144 156 178 204 82 142 192 240 96 168 226 280
气缸 200
行程 112 192 256 320

・但是，因为缸径φ112以上的气缸要订做，请确认供货期。
・气缸缸径为10～20只有FCS的单动型。
※1 φ63，行程42的气缸仅限于SCS系列。

PAGETOP

型号表示方法

型号表示方法
