调压阀(减压阀)

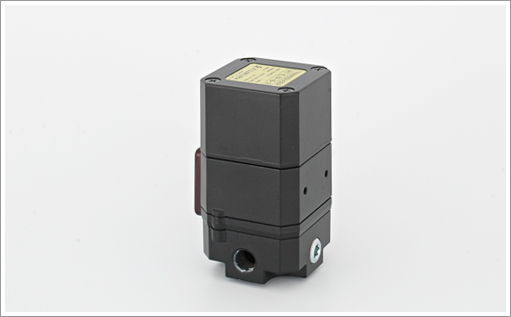

电空变换器RT系列

特长

通过电器信号进行压力设定的调压阀。

高精度控制
可以实现直线性1.5%F.S.,迟滞性1.0%F.S.的高精度控制。

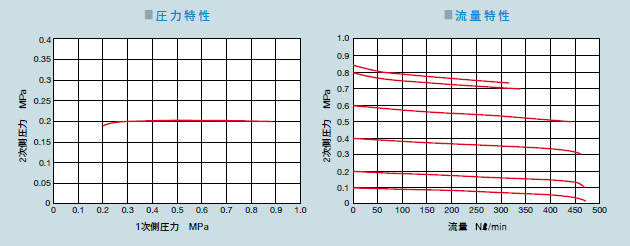

超群的压力特性
针对进口压力的变化出口压力变化在0.5%以内。
流量特性
与通常的减压阀一样,可以确保空压机器直接工作的流量。并且,对于断续的负荷再现性可以控制在0.5%以内。
安装方式自由
使用间距调整螺丝,RT・E/P-8-2的压力在0.65~0.84MPa,RT・I/P-8-2的压力在0.24~0.84MPa的各自范围内自由设定间距点。
集约型
主要尺寸为54×105的集约型。不会占有设置空间。

PAGETOP

用途

浮动辊的张力控制
镕接电焊枪的压力控制
镕接电焊枪的压力控制
镕接电焊枪的压力控制
各种流体的喷涂控制
平衡器,升降装置的压力控制
控制阀的空气压力的控制
机器人的机械手臂的控制
利用程序进行涂装的涂布控制

PAGETOP

规格

RT・E/P-8-2 RT・I/P-8-2 RT・I/P-1-2
使用流体 圧縮清浄空気
压力设定范围 (MPa) 0.02~0.82 0.02~0.1
进口压力范围 (MPa) 1.MAX、
压力设定+0.035以上
0.7.MAX、
设定压力+0.02以上
输入信号 控制方式 电压2线式 电流2线式
电压 (VDC) 0~10 -
输入阻抗 (Ω) 805 -
电流 (mADC) - 4~20
输入阻抗 (Ω) - 260 180
直线性 (%.F.S) 1.5
迟滞性 (%.F.S) 1.0
反复再现性 (%.F.S) ±0.1 ±0.5
阶段应答性 (sec) 1.0 0.2
间距调整下限值 (MPa) 0.65 0.24 0.08
排气感度 (MPa) 设定压力+0.001以下
空气消耗量 (Nl/min) 3.7以下 4.8以下
使用温度范围 (℃) 5 ~ 60
配管连接口径 (Rc) 1/4
压力表连接口径 (Rc) 1/4
支架 标准配置
重量 (kg) 0.94

PAGETOP

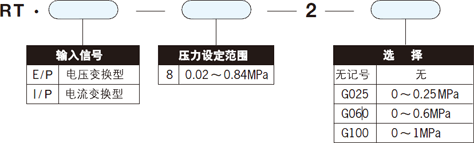

型号表示方式

形式表示方法

※オプションは圧力計のことをさしています。 →圧力計について(PDF)

PAGETOP

特形

特形

PAGETOP

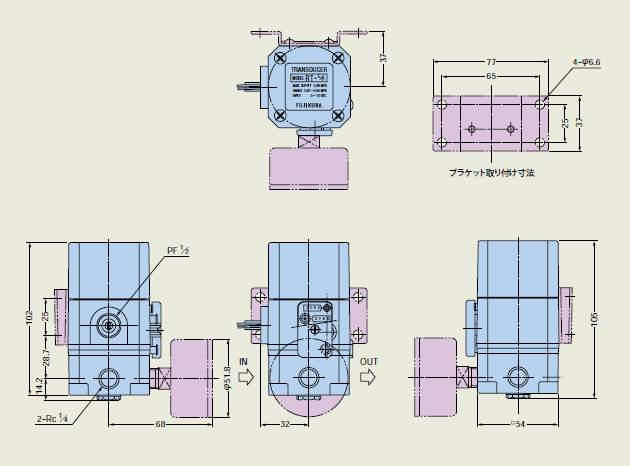

外观尺寸图

外观尺寸图
